Rulletransportørkæde til transportør
Grundlæggende oplysninger
Produktbeskrivelse
| DIN/ISO | Kaste | Rulle | Bredde | Knappenål | Knappenål | Lnner | Tallerken | Ultimative | Gennemsnitlig | vægt | |
| KIN/ISO | mellem | diameter | længde | tallerken | tyk | Trækstyrke | Trækstyrke | pr | |||
| Kæde | indvendige plader | dybde | -ness | styrke | styrke | måler | |||||
| Nej. | P | d1 | b1 | d2 | L | Lc | h2 | T | Q | Q0 | q |
| maks | min | maks | maks | maks | maks | maks | min | ||||
| Mm | Mm | Mm | Mm | Mm | Mm | Mm | Mm | kN/LB | kN | kg/m | |
| 04B-1 | 6 | 4 | 2.8 | 1.85 | 6.8 | 7.8 | 5 | 0.6 | 3.2/682 | 3.2 | 0.11 |
| 05B-1 | 8 | 5 | 3 | 2.31 | 8.2 | 8.9 | 7.1 | 0.8 | 5.0/1136 | 5.9 | 0.2 |
| *06B-1 | 9.525 | 6.35 | 5.72 | 3.28 | 13.15 | 14.1 | 8.2 | 1.3 | 9.0/2045 | 10.4 | 0.41 |
| 08B-1 | 12.7 | 8.51 | 7.75 | 4.45 | 16.7 | 18.2 | 11.8 | 1.6 | 18.0/4091 | 19.4 | 0.69 |
| 10B-1 | 15.875 | 10.16 | 9.65 | 5.08 | 19.5 | 20.9 | 14.7 | 1.7 | 22.4/5091 | 27.5 | 0.93 |
| 12B-1 | 19.05 | 12.07 | 11.68 | 5.72 | 22.5 | 24.2 | 16 | 1.85 | 29.0/6591 | 32.2 | 1.15 |
| 16B-1 | 25.4 | 15.88 | 17.02 | 8.28 | 36.1 | 37.4 | 21 | 4.15/3.1 | 60.0/13636 | 72.8 | 2.71 |
| 20B-1 | 31.75 | 19.05 | 19.56 | 10.19 | 41.3 | 45 | 26.4 | 4.5/3.5 | 95.0/21591 | 106.7 | 3.7 |
| 24B-1 | 38.1 | 25.4 | 25.4 | 14.63 | 53.4 | 57.8 | 33.2 | 6.0/4.8 | 160.0/36364 | 178 | 7.1 |
| 28B-1 | 44.45 | 27.94 | 30.99 | 15.9 | 65.1 | 69.5 | 36.7 | 7.5/6.0 | 200.0/45455 | 222 | 8.5 |
| 32B-1 | 50.8 | 29.21 | 30.99 | 17.81 | 66 | 71 | 42 | 7.0/6.0 | 250.0/56818 | 277.5 | 10.25 |
| 40B-1 | 63.5 | 39.37 | 38.1 | 22.89 | 82.2 | 89.2 | 52.96 | 8.5/8.0 | 355.0/80682 | 394 | 16.35 |
| 48B-1 | 76.2 | 48.26 | 45.72 | 29.24 | 99.1 | 107 | 63.8 | 560.0/127272 | 621.6 | 25 | |
|
|

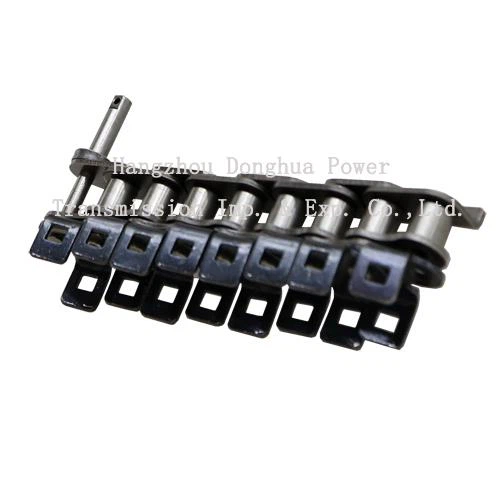

Produkter viser
Størrelsen af basiskæden af transportørrullekæden opfylder kravene i ISO, ASME/ANSI, DIN, JIS og andre standarder. Der er primært en serie lige kant kæde plade rullekæder, B-serien lige kant kæde plade rullekæder, og korte pitch bælter. Tilbehørskæde med dobbelt hældning, transportbåndskæde med dobbelt pitch, transportbåndstransportkæde osv.
Tilbehøret til transportbåndsrullekæden er designet i forskellige strukturelle former i henhold til kravene til brug og har egenskaberne for ekstensivitet og mangfoldighed. Blandt dem er den vandrette bøjningsplade, den lodrette fastgørelsesplade med huller og forlængerstiften meget udbredt. Produkter er meget udbredt i transport af maskiner såsom kædetransportører til at overføre strøm og transportere materialer til dem materiale.
