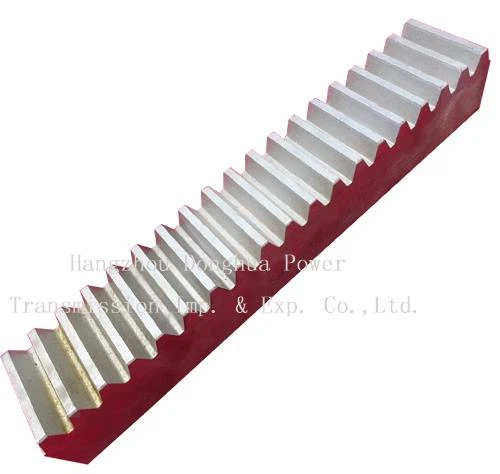

DIN Standard Gear Rack Mod1.5
| Hårdhed: | Hærdet tandoverflade |
|---|---|
| Gearets position: | Udvendigt udstyr |
| Fremstillingsmetode: | Rullende gear |
| Tandet portionsform: | Spore gear |
| Materiale: | C45 |
| Slags: | Cirkulært gear |

Grundlæggende oplysninger.
Model NR.
Mod1.5
Skimmel
0.5-8
Gear Rack Type
Af Bf CF
Transportpakke
Eksportpakke
Specifikation
ISO DIN ANSI KANA JIS GB
Varemærke
DONGHUA
Oprindelse
Kina
HS-kode
84834090
Produktionskapacitet
3000stk/måned
Rack og gear matchede sammen
Skimmelsvamp ( M0,5 -- M8)
Længde: 250 mmr til 3000 mm
Standard og specielt stativ
C45 stål/40Cr stål
Znic maleri
SEDDEL:
1) Tolerance på enkelt tonehøjde +/- 20μ M
2) Tolerance på summen af pladser +/- 30μ M på 500 mm
3) Tandens kvalitetsklasse er fra 8 til 9 ved DIN 3962/63/67
4) Lige tand
Skimmelsvamp ( M0,5 -- M8)
Længde: 250 mmr til 3000 mm
Standard og specielt stativ
C45 stål/40Cr stål
Znic maleri
SEDDEL:
1) Tolerance på enkelt tonehøjde +/- 20μ M
2) Tolerance på summen af pladser +/- 30μ M på 500 mm
3) Tandens kvalitetsklasse er fra 8 til 9 ved DIN 3962/63/67
4) Lige tand
| Prossurvinkel 20°Materiale C45 | |||||||||||
| Mod. | Hk | Hexs | L | ||||||||
| 500 | 1000 | 2000 | |||||||||
| Tænder Nej. | Lr | Vægt(kg) | Tænder NEJ. | Lr | Vægt(kg) | Tænder NEJ. | Lr | Vægt(kg) | |||
| 1 | 14 | 15x15 | 159 | 449.51 | 0.82 | 318 | 999.02 | 1.50 | 636 | 1998.05 | 3.10 |
| 1.5 | 15.5 | 17x17 | 106 | 449.51 | 1.00 | 212 | 999.02 | 2.00 | 424 | 1998.05 | 4.00 |
| 2 | 18 | 20x20 | 80 | 502.65 | 1.40 | 159 | 999.02 | 2.70 | 318 | 1998.05 | 5.40 |
| 2.5 | 22.5 | 25x25 | 64 | 502.65 | 2.10 | 127 | 997.45 | 4.30 | 255 | 2002.77 | 8.60 |
| 3 | 27 | 30x30 | 53 | 499.51 | 3.10 | 106 | 999.02 | 6.30 | 212 | 1998.05 | 12.50 |
| 4 | 21 | 25x25 | 40 | 502.65 | 1.80 | 80 | 1005.31 | 3.65 | 159 | 1998.05 | 7.30 |
| 4 | 26 | 30x30 | 40 | 502.65 | 3.05 | 80 | 1005.31 | 6.00 | 159 | 1998.05 | 11.90 |
| 4 | 36 | 40x40 | 40 | 502.65 | 5.50 | 80 | 1005.31 | 11.10 | 159 | 1998.05 | 22.00 |
| 5 | 45 | 50X50 | 32 | 502.65 | 8.30 | 64 | 1005.31 | 17.50 | 128 | 2010.31 | 34.60 |
| 6 | 54 | 60x60 | 27 | 508.93 | 12.65 | 53 | 999.02 | 25.00 | 106 | 1998.05 | 51.00 |
| 8 | 72 | 80X80 | 20 | 502.65 | 21.40 | 40 | 1005.31 | 42.70 | 80 | 2010.62 | 85.40 |
